Společnost Sony Semiconductor Solutions uvádí na trh horizontální širokoúhlý obrazový snímač s globální závěrkou a rozlišením 8K pro objektivy s bajonetem typu C, který přináší špičkovou kvalitu obrazu a vysokou rychlost
Praha, 29. června 2024

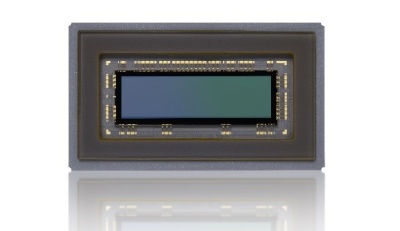

Společnost Sony Semiconductor Solutions Corporation (SSS) dnes oznámila, že chystá uvedení IMX901, obrazového snímače CMOS s globální závěrkou a s širokoúhlým poměrem stran, horizontálním rozlišením 8K a přibližně 16,41 efektivními megapixely. Snímač IMX901 je kompatibilní s objektivy s bajonetem C, které se hojně využívají v průmyslu, a nabízí vysokou kvalitu obrazu i vysokou rychlost snímání. Tím pomáhá řešit nejrůznější problémy, na něž při průmyslovém využití narážíme.

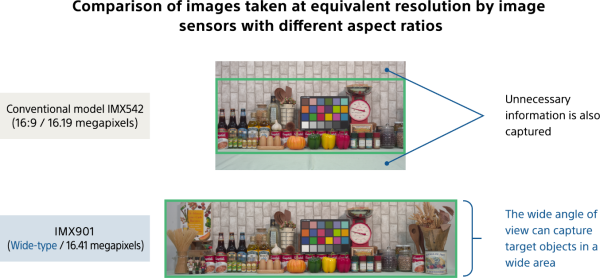

Nový snímač poskytuje vysoké rozlišení a široké zorné pole s rozlišením 8K horizontálních a 2K vertikálních pixelů. Kromě toho je vybaven technologií Pregius STM, globální závěrkou s jedinečnou strukturou pixelů, která zajišťuje nízký šum, vysokou kvalitu, rychlost a nezkreslený obraz v kompaktních rozměrech.

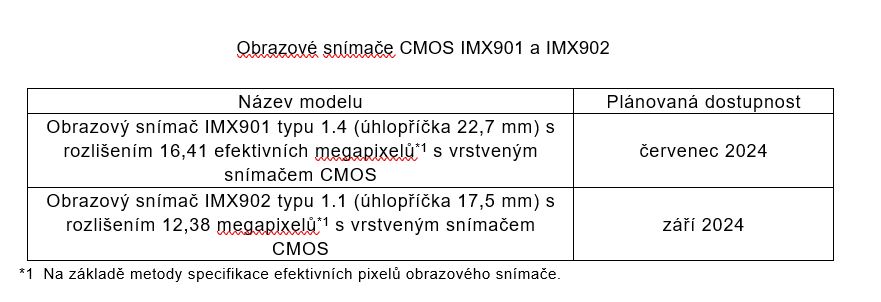

Kromě tohoto produktu uvede společnost SSS na trh také model IMX902, který má horizontální rozlišení 6K a vertikální 2K pixelů a přibližně 12,38 efektivních megapixelů. Rozšiřuje tak svou produktovou řadu obrazových snímačů s globální závěrkou.

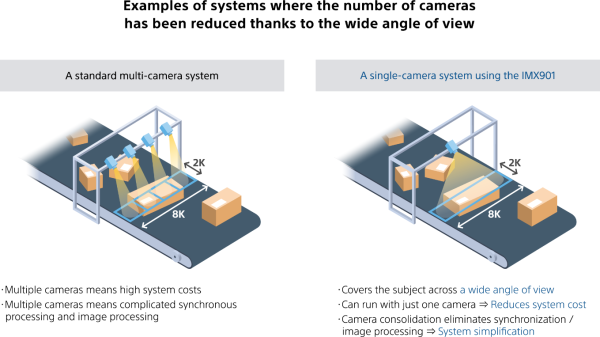

U současných logistických systémů, kde mají pásové dopravníky větší šířku pásu a vyšší rychlost, roste poptávka po snímačích obrazu, které dokáží rozšířit snímací plochu pro čtení čárových kódů a zlepšit výkon i efektivitu zobrazování. Obvykle je pro celé šíře pásového dopravníku zapotřebí více kamer, což může vyvolat obavy z nárůstu velikosti kamerového systému a nákladů s ním spojených.
Jediná kamera vybavená novým snímačem, který byl dnes představen, může snímat širokou plochu, a tím pomáhá snížit počet kamer a související náklady v porovnání s konvenčními technologiemi. Nový produkt navíc využívá originální strukturu SSS se zadním osvitem, Pregius S, a zajišťuje tak vysokorychlostní snímání bez zkreslení i vysokou kvalitu obrazu. Tento produkt se rovněž vyznačuje širokým dynamickým rozsahem přesahujícím 70 dB a zřetelně zachycuje rychle se pohybující objekty s vysokou snímkovou frekvencí 134 snímků za sekundu.*2
Tento produkt, který dokáže snímat obraz s širokoúhlým poměrem stran vysokou rychlostí a s vysokou kvalitou obrazu, lze použít ke čtení čárových kódů na pásových dopravnících v logistických centrech, ke kontrole strojového vidění a vzhledu, pro detekci jemných vad a škrábanců i k dalším účelům.
*2 Při 10bitovém výstupu.
Klíčové vlastnosti
- Širokoúhlý poměr stran s rozlišením 8 tisíc pixelů horizontálně umožňuje snímání s vysokým rozlišením a širokým zorným úhlem.
- Široký dynamický rozsah 70 dB+ a vysoká saturace pro nízko šumové a vysoce kvalitní zobrazování
- Vysoká snímková frekvence 134 sn./s pro ostré snímání rychle se pohybujících objektů
- Podporuje různá výstupní rozhraní (SLVS-EC™, MIPI, kompatibilní s SLVS).
Nový snímač je vybaven technologií SLVS-EC a umožňuje snímání rychlostí až 9,5 Gb/s na snímací pásmo*3, díky tomu lze snímky pořizovat ve vysokém rozlišení a s vysokou snímkovou frekvencí. Vysoká rychlost přenosu dat na jedno pásmo umožňuje snížit počet datových pásem. Rozšiřuje se tak škála možností programovatelného hradlového pole (FPGA). Kromě běžného rozhraní SLVS pro průmyslové kamery navíc podporuje také rozhraní MIPI, takže umožňuje flexibilní podporu široké škály konfigurací kamerových systémů podle potřeb uživatelů.
*3 K červnu 2024
Podrobnosti naleznete na následujících webových stránkách:
Webové stránky produktů IMX901 a IMX902：
https://www.sony-semicon.com/en/products/is/industry/gs/imx901-902.html
Technologie globální závěrky：
https://www.sony-semicon.com/en/technology/industry/pregius.html
Vysokorychlostní rozhraní SLVS-EC：
https://www.sony-semicon.com/en/technology/is/slvsec.html
Klíčové specifikace
| Název modelu | IMX901-AMR/AQR | IMX902-AMR/AQR | |
| Velikost obrázku | Velikost úhlopříčky 22,7 mm (typ 1.4) | Velikost úhlopříčky 17,5 mm (typ 1.1) | |
| Efektivní pixely | 8016 (H) × 2048 (V) Přibližně 16,41 megapixelů | 6048 (H) × 2048 (V) Přibližně 12,38 megapixelů | |
| Velikost jednotky buňky | 2,74 μm (H) × 2,74 μm (V) | ||
| Snímková frekvence | Všechny pixely | 10bit: 134 snímků / s 12bit: 91 snímků / s | |
| Vstupní frekvence jednotky | 37,125 MHz / 74,25 MHz / 6-27 MHz (pouze MIPI) | ||
| Napájení | 1,1 V, 1,8 V, 2,9 V, 3,3 V | ||
| Režim závěrky | Globální závěrka (Global Shutter) | ||
| Výstupní rozhraní | SLVS-EC: 4 / 2 / 1 lane SLVS: 8 / 4 / 2 lane MIPI D-phy: 4 / 2 / 1 lane | ||
| Barva | Monochrom/Bayer | Monochrom/Bayer | |
| Balení | Keramické pouzdro (LGA) Velikost: 38 mm × 22 mm | ||
Poznámka: Pregius S, SLVS-EC a jejich loga jsou registrované ochranné známky nebo ochranné známky společnosti Sony Group Corporation nebo jejích přidružených společností.
